海灣LD-1001A5 型立式控制柜接線安裝技術
海灣LD-1001A5 型立式控制柜接線安裝技術
特點
海灣LD-1001A5 型立式控制柜可根據工程需要靈活配置各種控制盤,可用來配裝火災報警控制器、消
防手動啟動盤、消防廣播盤、消防電話盤及電源盤等設備。控制柜底部為群式支座,開有進線孔。
控制柜底板上開有對應進線孔,并配有橡膠墊,穿線時將線穿過橡膠墊,以便起到密封、防水、防
鼠的作用。
主要技術指標
(1)材料內外表面均進行噴塑處理。
(2)可以安裝 19 英寸各種控制盤,安裝控制盤的最大空間為 36U,正常情況下可裝配 26U。
(3)外形尺寸:550mm×460mm×1715mm。
(4)機柜底板上設有敲落孔(?12),用于固定機柜。
外形示意圖

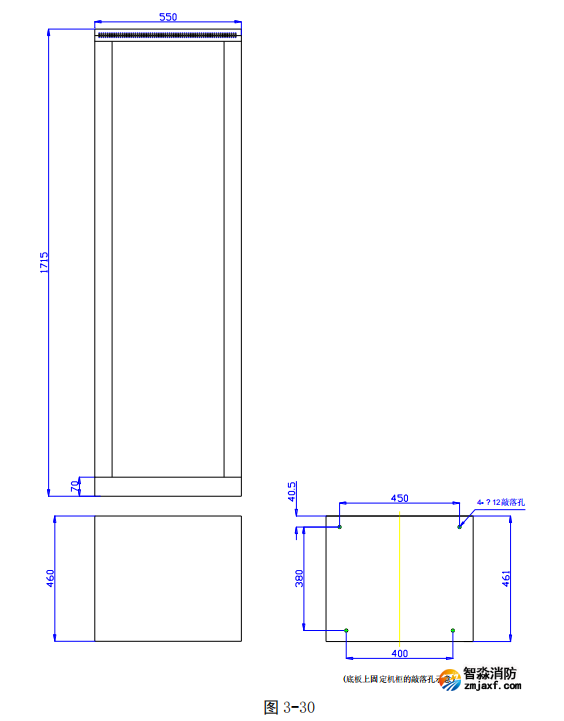

LD-1001A5 型立式控制柜外形示意圖如圖 3-30 所示。

常用配件空間尺寸參見 LD-1000A2 型立式控制柜的相關內容。
